انواع سیم و کابل دوربین مداربسته کدام است؟

قبل از آنکه درباره انواع سیم و کابل دوربین مداربسته توضیح دهیم بهتر است با اصول اولیه و ماهییت کابل دوربین مداربسته و کاربرد آن ها ( انتقال تصویر و برق ) آشنا شوید تا بدانید انتخاب سیم و کابل مناسب برای سیستم امنیتی چه اهمیتی دارد؟!

به طور کلی سیم کشی و کابل کشی در دوربین مدار بسته به منظور انتقال با کیفیت سیگنال های ویدئویی انجام می شود؛ اما انتخاب سیم و کابل در سیستم های آنالوگ و تحت شبکه متفاوت خواهد بود؛ در صنعت دوربین مداربسته از:

• کابل های کواکسیال RG6 و RG59
• سیامی ( Siamese )
• کابل اترنتCat5  و  Cat6
• فیبر نوری Optic Fiber
• و کابل twisted pair

برای سیم کشی استفاده می کنند این کابل ها از انواع سیم و کابل دوربین مدار بسته هستند که هر کدام برای یکی از مدل های سیستم های امنیتی می باشد. در ادامه هر یک از انواع سیم و کابل دوربین مداربسته و کاربرد آن ها را توضیح خواهیم داد.

کواکسیال یا کواکسی

(کابل سیستم آنالوگ)

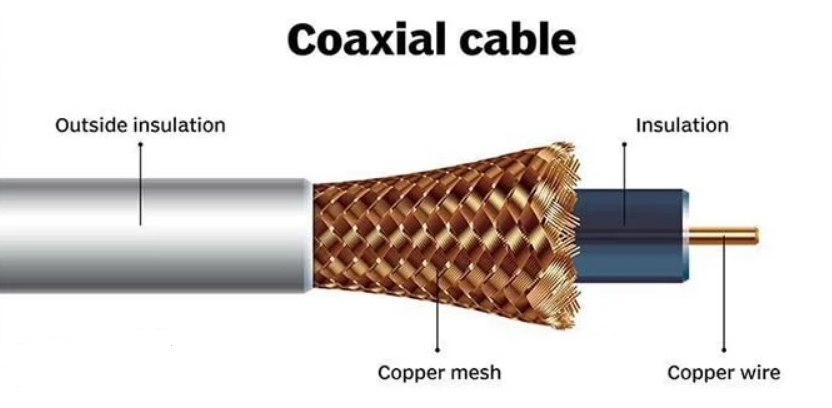

کابل کواکسیال  Coaxialیکی از سیم و کابل های دوربین مداربسته که برای نصب دوربین آنالوگ به دستگاه DVR از آن استفاده می شود؛ این کابل به دلیل محافظ فلزی و اجزایی که داخل خود دارد، از تداخل سیگنال های ویدئویی جلوگیری می کند. مغزی یا همان رسانای داخل کابل دوربین مداربسته اندازه و جنس های مختلفی دارد؛ جنس رسانای داخل کابل از مس، آلومینیوم یا آلیاژی از فلزها است که در بین آن ها سیم کواکسیال مسی داده های ویدئویی را با کیفیت بهتری از خود عبور می دهد؛ همینطور انواع کابل دوربین مدار بسته کواکسیال با نام RG و اندازه های مختلف در بازار وجود دارد که در ادامه بیشتر درباره آن ها توضیح خواهیم داد:

کابل RG چیست؟

انواع مختلفی از کابل کوکسیال وجود دارد که در اندازه و امپدانس های مختلف هستند؛ اندازه کابل های با نشان RG یا Radio Guide سنجیده می شود.هر چه این عدد در کابل دوربین مداربسته بزرگتر باشد، یعنی هسته هادی برای انتقال دیتا در فواصل دورتر مناسب تر است.

کابل RG6  : این کابل دارای مغزی بزرگتر است و در سخت افزار های فرکانس و پهنای باند بالا استفاده می شود تا سیگنال های ویدئویی با فرکانس بالاتری انتقال دهد. این کابل دوربین مدار بسته نازک است و بر روی دیوار و سقف نصب می شود.

کابل RG59 : این کابل دوربین مداربسته پر کاربرد برای مصرف خانگی یا اماکنی که انتقال با فرکانس بالا نیازی نیست در سیستم های ویدئویی یا همان دوربین مداربسته آنالوگ به کار می رود.

کابل‌های سیامی

( کابل ترکیبی کواکسیال )

کابل ترکیبی کوکسیال به نام سیامی یکی از پرفروش ترین انواع سیم و کابل دوربین مدارب سته است که دیتا و برق را به صورت موازی انتقال می دهد.

این انتقال موازی دیتای ویدئوی و برق در کابل سیامی هیچ تاثیری روی سیگنال ها ندارد. در بسیاری از کابل های دوربین مداربسته RG59 با یک زوج برق ترکیب شده است و به شکل کابل دوربین مداربسته سیامی درآمده است.

این مدل از کابل دوربین مداربسته برای مسافت های کوتاه مناسب است چرا که با افزایش طول دچار افت کیفیت می شوند؛ به همین علت حلقه سیم دوربین مداربسته را تا 60 الی 70 متر تولید می کنند.

کابل دوربین مداربسته ترکیبی با جنس های مختلفی مانند مس، آلومینیوم یا آلیاژی داخل بازار موجود است؛ همینطور می توایند برای محافظت از آن و ایجاد طول عمر بیشتر از تجهیزاتی مانند لوله فلکسی یا داکت کمک بگیرید.

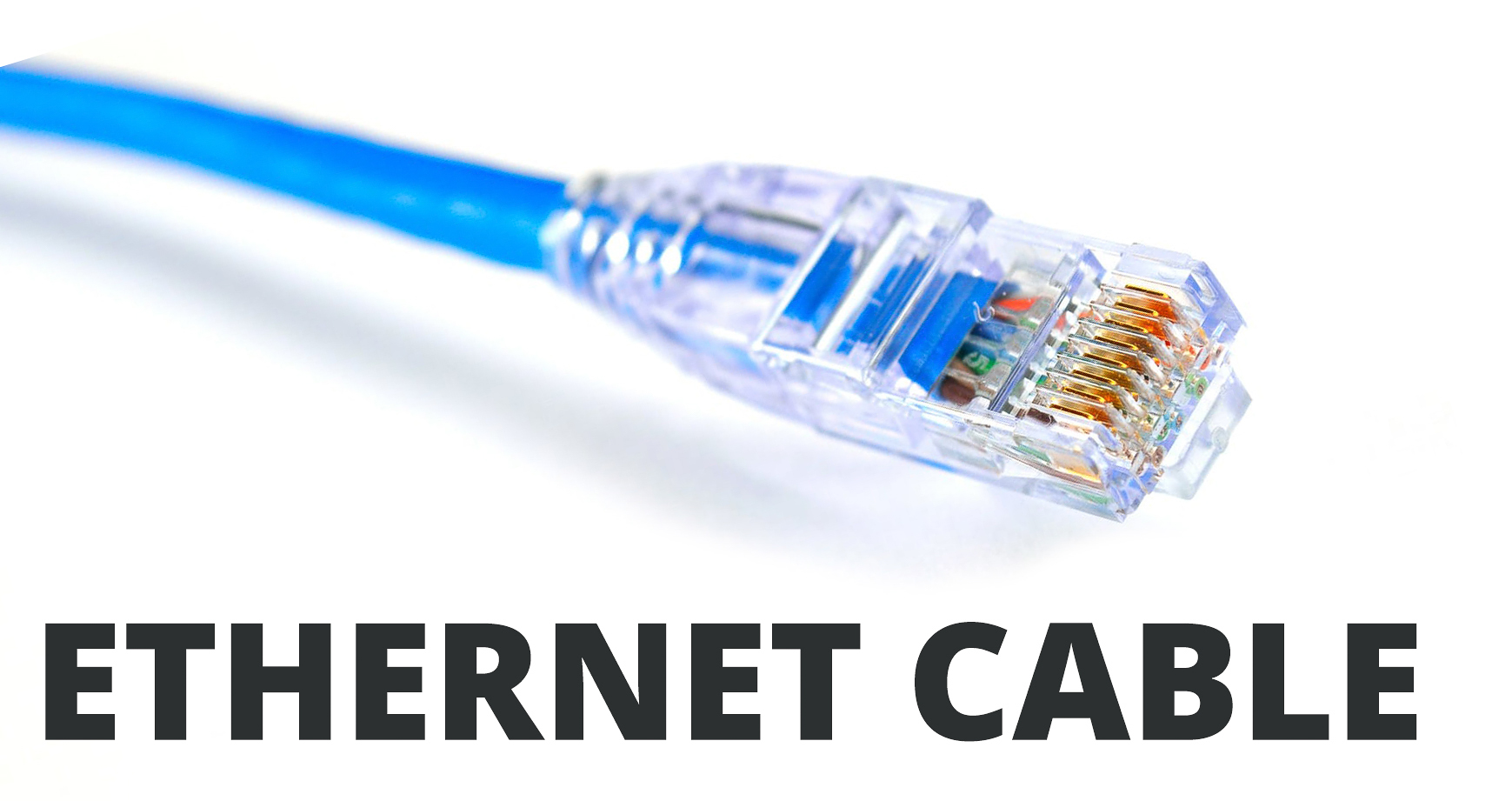

کابل اترنت Cat5  و  Cat6

( کابل سیستم های تحت شبکه )

برای نصب و راه اندازی یک سیستم امنیتی IP باید دوربین مداربسته تحت شبکه را با استفاده از برق تغذیه کنید  و آن ها را به شبکه اینترنت متصل کنید؛ کابل اترنت هر دو این وظایف را انجام می دهد.

با استفاده از این کابل های اترنت می توانید از راه دور به تصویر دوربین مداربسته دسترسی داشته باشد و آن را مدیریت و مشاهده کنید؛ به طور کلی وظیفه این کابل دوربین مدار بسته اتصال یک دستگاه به شبکه ای از چیزهاست. با این وجود کابل های شبکه اترنت یک وظیفه جانبی هم دارند آن هم اتصال برق و تغذیه دستگاه است. اگر  سیستم شما سوئیچ POE دارد کابل اترنت سیستم را تغذیه می کند.

دو مدل مختلف از کابل اترنت داریم که با نام Cat5 و  Cat6 در بازار به فروش می رسند؛ هر دو کابل Cat5  و  Cat6 مشابه اند و تنها تفاوت آن ها سرعت و پهنای باند بیشتر Cat6 در فواصل کوتاه است.

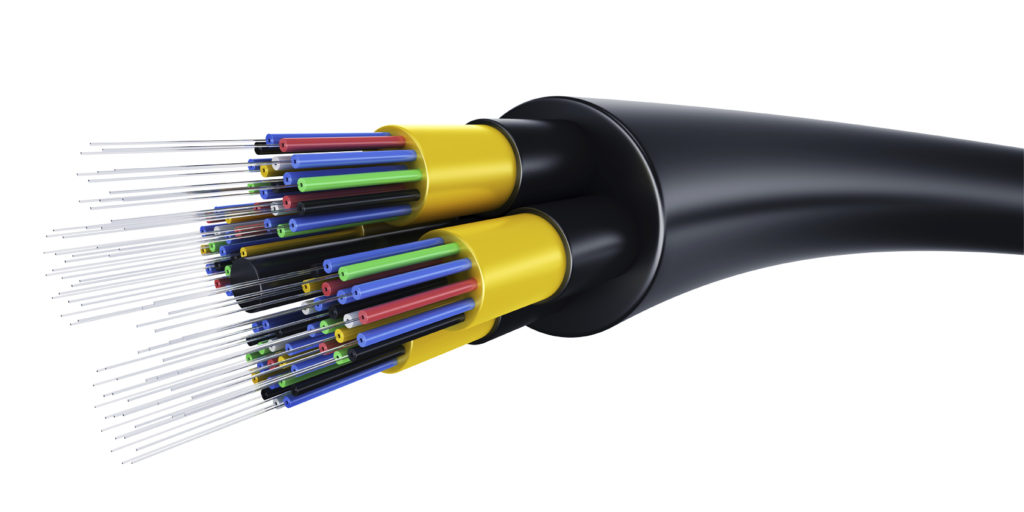

کابل فیبر نوری چیست؟

این نوع کابل دوربین مداربسته از گرانترین نوع کابل است؛ کابل فیبر نوری فرکانس و سیگنال را سریع و با کیفیت بهتری انتقال می هد اما نصب آن پیچیده و زمانبر است. جنس کابل فیبر نوری از لوله های شیشه ای به همراه روکش پلاستیکی است که این ان را شکننده می کند؛ با این وجود انتقال داده و سیگنال ها با استفاده از این کابل دوربین مداربسته آنقدر زیاد است که معایب آن قابل چشم پوشی است.

فیبر نوری برای یک نصب حرفه ای در مسکونی و بسیار گران قیمت به کار می رود.

کابل twisted pair یا پیچ خورده

این کابل دوربین مدار بسته از دو سیم مسی عایق است که به دور هم دیگر تابیده شده اند؛ این مدل سیم بیشتر برای مصارف صوتی است اما برای انتقال سیگنال های ویدئویی هم استفاده می شود. نصب این کابل دوربین مداربسته آسان است اما ممکن است تداخل سیگنال در این کابل دوربین مداربسته ایجاد مشکل کند.
